اجرای اصولی پسیو شبکه، پایه و اساس یک زیرساخت شبکه پایدار، سریع و بدون قطعی است؛ به همین دلیل شناخت دقیق وسایل لازم برای اجرای پسیو شبکه نقش حیاتی در کیفیت نهایی شبکه ایفا میکند. انتخاب تجهیزات استاندارد، استفاده از ابزارهای تخصصی نصب و رعایت اصول فنی در کابلکشی ساختیافته ، نهتنها مانع بروز افت سرعت و نویز میشود، بلکه هزینههای تعمیر و نگهداری در بلندمدت را نیز به شکل محسوسی کاهش میدهد. در این مقاله، با تکیه بر تجربه عملی در اجرای پروژههای پسیو شبکه در محیطهای اداری، سازمانی و دیتاسنتری، به بررسی جامع تجهیزات مورد نیاز برای پسیو شبکه از جمله کابل شبکه، پچ پنل، کیستون، رک، داکت و ابزارهای تست میپردازیم. هدف این راهنما، ارائه محتوایی تخصصی، قابل اعتماد و کاربردی است تا مدیران IT، تکنسینهای شبکه و حتی کارفرمایان بتوانند با آگاهی کامل، بهترین تصمیم را برای طراحی و اجرای یک شبکه استاندارد و آیندهنگرانه اتخاذ کنند.
بیشتر بخوانید:

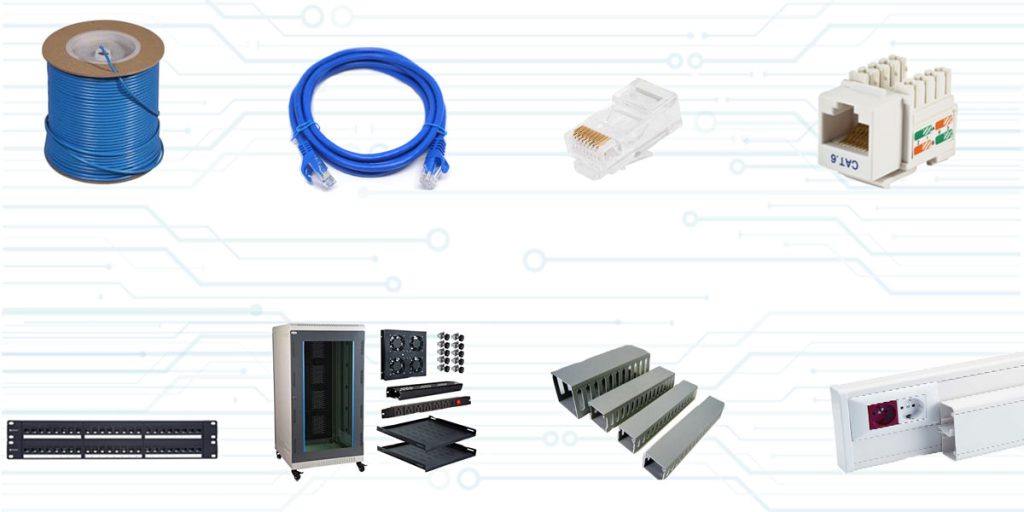

وسایل لازم برای اجرای پسیو شبکه
تجهیزات پسیو شبکه مجموعهای از ابزارها و قطعات زیرساختی هستند که بدون نیاز به برق، نقش حیاتی در طراحی، نصب، نگهداری، عیبیابی و مدیریت شبکه ایفا میکنند. کیفیت اجرای پسیو شبکه مستقیماً بر پایداری، امنیت، سرعت و مقیاسپذیری شبکه تأثیر میگذارد؛ به همین دلیل انتخاب درست این تجهیزات اهمیت بسیار بالایی دارد. در ادامه، بر اساس تجربه اجرایی در پروژههای اداری، سازمانی و دیتاسنتری، مهمترین تجهیزات پسیو شبکه و کاربرد تخصصی هر یک را بررسی میکنیم.
-
رک
رک یکی از اصلیترین و پایهایترین تجهیزات پسیو شبکه است که بهعنوان یک محفظه فلزی استاندارد برای نگهداری و مدیریت تجهیزات شبکه مورد استفاده قرار میگیرد. تجهیزاتی مانند سوئیچ، روتر، پچ پنل، سرور، فایروال و تجهیزات فیبر نوری داخل رک نصب میشوند.
استفاده از رک باعث:
- افزایش نظم و استانداردسازی تجهیزات
- افزایش امنیت فیزیکی تجهیزات شبکه
- بهبود تهویه و خنکسازی
- کاهش آسیبهای فیزیکی و خطاهای انسانی
اجزای اصلی رک
رک از بخشهایی مانند درب جلو و عقب، پنلهای جانبی، فن و سیستم تهویه، چرخ یا پایه ثابت، پاور ماژول (PDU) و سینی رک تشکیل میشود که هر کدام نقش مهمی در مدیریت بهتر تجهیزات دارند.
انواع رک
- رک دیواری: مناسب فضاهای کوچک و اداری، نصب آسان روی دیوار
- رک ایستاده: مناسب دیتاسنترها و شبکههای متوسط تا بزرگ با ظرفیت بالا
-
پنل مانیتورینگ رک
پنل مانیتورینگ یکی از تجهیزات تخصصی پسیو شبکه است که بهمنظور کنترل شرایط محیطی داخل رک استفاده میشود. این ابزار نقش کلیدی در پیشگیری از آسیبدیدگی تجهیزات حساس شبکه دارد.
قابلیتهای اصلی پنل مانیتورینگ:
- نمایش دما و رطوبت داخل رک
- نظارت بر ولتاژ و جریان برق
- کنترل وضعیت باز یا بسته بودن درب رک
- ارسال هشدار از طریق پیامک یا ایمیل در شرایط بحرانی
در شبکههای حرفهای و دیتاسنتری، استفاده از پنل مانیتورینگ یک ضرورت محسوب میشود.
-
کابل شبکه
کابل شبکه مهمترین بستر انتقال داده در شبکههای کابلی است و کیفیت آن تأثیر مستقیمی بر سرعت، پایداری و کاهش نویز شبکه دارد. کابلهای شبکه از نظر ساختار، پهنای باند، شیلدینگ و رده (Category) دستهبندی میشوند.
اجزای تشکیلدهنده کابل شبکه
- روکش خارجی
- زوجهای تابیدهشده
- هادیهای مسی یا آلومینیومی
دستهبندی کابل شبکه بر اساس سرعت و پهنای باند
- Cat5e: سرعت تا 1Gbps، پهنای باند 100MHz
- Cat6: سرعت تا 10Gbps، پهنای باند 250MHz
- Cat6a: سرعت 10Gbps، پهنای باند 500MHz
- Cat7: سرعت 10Gbps، پهنای باند 600MHz
- Cat8: سرعت 25 تا 40Gbps، پهنای باند 2000MHz
دستهبندی بر اساس شیلدینگ
- UTP: بدون شیلد، مناسب محیطهای کمنویز
- FTP: دارای شیلد کلی
- STP: دارای شیلد زوجها
- SFTP: بالاترین مقاومت در برابر نویز
-
زوجیاب کابل شبکه
زوجیاب یکی از ابزارهای کلیدی در مراحل نصب و عیبیابی شبکه است. این دستگاه برای شناسایی مسیر کابلها، تشخیص قطعی یا اشتباه در کابلکشی استفاده میشود.
انواع زوجیاب:
- آنالوگ: ساده، کاربردی برای پروژههای کوچک
- دیجیتال: دقیقتر، مناسب پروژههای بزرگ و شبکههای گسترده
زوجیاب باعث صرفهجویی در زمان و کاهش خطای انسانی در پروژههای پسیو میشود.
-
تستر کابل شبکه
تستر کابل شبکه برای بررسی صحت اتصال کابلها به کار میرود و میتواند مشکلات رایج در کابلکشی را شناسایی کند.
قابلیتها:
- تشخیص قطعی کابل
- تشخیص اتصال کوتاه
- بررسی ترتیب صحیح سیمها
- شناسایی افت سیگنال و نویز (در مدلهای پیشرفته)
تستر کابل یکی از ابزارهای ضروری برای تحویل استاندارد پروژههای پسیو شبکه است.
-
آچار سوکتزن
آچار سوکتزن ابزاری تخصصی برای نصب سوکت شبکه روی کابلهای LAN است. این ابزار با دقت بالا، از بروز اتصالات ضعیف و قطعیهای متناوب جلوگیری میکند.
مدلهای چندکاره آچار سوکتزن قابلیت:
- برش کابل
- لخت کردن روکش
- پانچ و نصب سوکت
را بهصورت همزمان فراهم میکنند.
-
پچ کورد (Patch Cord)
پچ کورد کابل شبکهای کوتاه و آماده است که برای اتصال تجهیزات داخل رک یا بین سوئیچ، روتر، سرور و پچ پنل استفاده میشود. استفاده از پچ کورد استاندارد باعث:
- افزایش نظم کابلکشی
- کاهش خطای دستساز
- سهولت در مدیریت شبکه
پچ کورد باید از نظر رده و شیلدینگ با کابل شبکه اصلی هماهنگ باشد.
-
پچ پنل (Patch Panel)
پچ پنل نقطه مرکزی مدیریت کابلها در شبکه است و معمولاً داخل رک نصب میشود. این تجهیز امکان سازماندهی، مستندسازی و تغییر سریع اتصالات شبکه را فراهم میکند.
انواع پچ پنل:
- پچ پنل مسی: مناسب کابلهای UTP و STP
- پچ پنل فیبر نوری: مناسب شبکههای پرسرعت و دیتاسنتری
استفاده از پچ پنل، استاندارد اجرای پسیو شبکه را بهطور چشمگیری افزایش میدهد.
-
ترانکینگ
ترانکینگ سیستم مدیریت کابل با ظرفیت بالاست که معمولاً در شبکههای اداری و سازمانی استفاده میشود. این ابزار علاوه بر نظمدهی، از کابلها در برابر آسیب فیزیکی و نویز محافظت میکند.
مزایا:
- دسترسی آسان برای تغییرات شبکه
- محافظت در برابر تداخل الکترومغناطیسی
- افزایش نظم و زیبایی محیط
-
داکت
داکت برای هدایت و محافظت کابلها در مسیرهای داخلی ساختمان کاربرد دارد. نصب آسان و انعطافپذیری بالا، داکت را به انتخابی محبوب در پروژههای کوچک و متوسط تبدیل کرده است.
برخی داکتها دارای ویژگی مقاومت در برابر حریق نیز هستند که ایمنی شبکه را افزایش میدهد.
-
کیستون
کیستون یک ماژول استاندارد اتصال کابل شبکه است که در پچ پنل، پریز دیواری و فیسپلیتها استفاده میشود. این قطعه امکان نصب سریع، تعویض آسان و ارتقاء شبکه را فراهم میکند.
کیستونها در مدلهای مختلف رده و شیلد ارائه میشوند و باید متناسب با کابل انتخاب شوند.
-
سوکت شبکه
سوکت شبکه رابط نهایی اتصال کابل به تجهیزات اکتیو مانند سوئیچ، روتر و کامپیوتر است. کیفیت سوکت تأثیر مستقیمی بر پایداری ارتباط دارد.
سوکتها:
- با ردههای مختلف کابل سازگار هستند
- در انواع شیلددار و بدون شیلد عرضه میشوند
انتخاب سوکت ناسازگار با کابل، یکی از دلایل اصلی افت کیفیت شبکه است.
بیشتر بخوانید:
نکات مهم در خرید تجهیزات پسیو شبکه
| معیار خرید | توضیح تخصصی |
|---|---|
| سازگاری تجهیزات | تجهیزات پسیو مانند کابل شبکه، پچ پنل و کیستون باید با ساختار فعلی شبکه و تجهیزات اکتیو سازگار باشند. عدم سازگاری میتواند منجر به افت سرعت، نویز، قطعی و کاهش پایداری شبکه شود. |
| مقیاسپذیری | هنگام خرید، رشد آینده شبکه را در نظر بگیرید. تجهیزاتی انتخاب کنید که امکان ارتقاء، افزایش پورت یا تغییر رده کابل را بدون نیاز به تعویض کلی زیرساخت فراهم کنند. |
| کیفیت و دوام | تجهیزات پسیو با کیفیت ساخت بالا، طول عمر شبکه را افزایش میدهند و هزینههای تعمیر و نگهداری را کاهش میدهند. توجه به رده کابل، جنس، استاندارد ساخت و طراحی مهندسی در این بخش بسیار مهم است. |
| سهولت نصب و نگهداری | تجهیزاتی که دارای طراحی استاندارد، برچسبگذاری واضح و نصب آسان هستند، باعث کاهش خطای انسانی، تسریع اجرای پروژه و عیبیابی سریعتر خواهند شد. |
| قیمت و ارزش خرید | قیمت پایین همیشه به معنای صرفهجویی نیست. انتخاب تجهیزات ارزان و بیکیفیت معمولاً منجر به خرابی زودهنگام و افزایش هزینههای پنهان در آینده میشود. |
| گارانتی و اصالت کالا | وجود گارانتی معتبر نشاندهنده کیفیت و اعتبار محصول است. خرید تجهیزات دارای ضمانت، ریسک خرابی و هزینههای پیشبینینشده را به حداقل میرساند. |
| اعتبار تأمینکننده | تهیه تجهیزات پسیو از فروشندگان معتبر و شناختهشده، اطمینان بیشتری از اصالت کالا، مشاوره فنی صحیح و خدمات پس از فروش مناسب فراهم میکند. |
| پشتیبانی و خدمات مشتری | پشتیبانی فنی مناسب، راهنمایی در انتخاب تجهیزات صحیح و پاسخگویی سریع تأمینکننده، نقش مهمی در موفقیت پروژههای پسیو شبکه دارد. |
کلام آخر
اجرای اصولی شبکه، بدون استفاده از تجهیزات پسیو استاندارد و طراحی صحیح زیرساخت، امکانپذیر نیست. شناخت دقیق اجزای پسیو شبکه مانند رک، کابل شبکه، پچ پنل، کیستون، داکت و ترانکینگ در کنار انتخاب ابزارهای تست و نصب، نقش مهمی در پایداری، امنیت و عملکرد بلندمدت شبکه ایفا میکند. از سوی دیگر، انتخاب تجهیزات با کیفیت، سازگار، مقیاسپذیر و دارای گارانتی معتبر، باعث کاهش هزینههای نگهداری و جلوگیری از بروز مشکلات فنی در آینده خواهد شد.
