با گسترش اینترنت فیبر نوری در ساختمانهای مسکونی و تجاری، نحوه کابلکشی فیبر نوری داخل ساختمان به یکی از مهمترین مراحل اجرای زیرساخت ارتباطی تبدیل شده است. اجرای غیراصولی فیبر نوری نهتنها باعث افت سرعت، قطعیهای مکرر و نارضایتی ساکنین میشود، بلکه در بسیاری از پروژهها منجر به رد شدن تأییدیه مخابرات، دوبارهکاری و افزایش چشمگیر هزینهها خواهد شد. بر اساس تجربه اجرایی پروژههای متعدد FTTH و استانداردهای اعلامشده توسط شرکت مخابرات و اپراتورهای اینترنت، کابلکشی فیبر نوری باید با در نظر گرفتن عواملی مانند مسیر عبور کابل، شعاع خمش استاندارد، نوع کابل مناسب، محل نصب باکسها و اصول فیوژن انجام شود. نادیده گرفتن هرکدام از این موارد، حتی در ظاهر جزئی، میتواند عملکرد کل شبکه ساختمان را تحت تأثیر قرار دهد. در این مقاله تلاش کردهایم با تکیه بر دانش فنی، تجربه عملی و استانداردهای معتبر صنعت فیبر نوری، نحوه صحیح کابلکشی فیبر نوری داخل ساختمان را بهصورت مرحلهبهمرحله بررسی کنیم؛ بهگونهای که هم برای مجریان و تکنسینها کاربردی باشد و هم به کارفرمایان و مدیران ساختمان کمک کند تا از بروز مشکلات پرهزینه در آینده جلوگیری کنند. اگر به دنبال اجرای اصولی، تأییدشده و بدون دردسر فیبر نوری در ساختمان خود هستید، این راهنما دقیقاً برای شما نوشته شده است.
انواع کابلکشی فیبر نوری چگونه است؟
کابلهای فیبر نوری نسل پیشرفتهای از کابلهای انتقال داده هستند که از تارهای بسیار نازک شیشهای یا پلاستیکی با ضخامتی در حد تار موی انسان تشکیل شدهاند. این تارها که هسته اصلی کابل فیبر نوری را میسازند، اطلاعات را بهوسیله نور منتقل میکنند؛ به همین دلیل، برخلاف کابلهای مسی، هیچگونه وابستگی به جریان الکتریکی نداشته و در برابر نویز، افت سیگنال و تداخل الکترومغناطیسی بسیار مقاوماند.
بر اساس تجربه عملی در اجرای پروژههای مخابراتی و زیرساختهای FTTH، ویژگیهایی مانند وزن کم، پهنای باند بسیار بالا، امکان انتقال داده در فواصل طولانی، انعطافپذیری مناسب، هزینه نگهداری پایین و طول عمر بالا باعث شدهاند کابلکشی فیبر نوری به انتخاب اول در پروژههای ساختمانی، مخابراتی و صنعتی تبدیل شود. به همین دلیل امروزه از این فناوری بهطور گسترده در شبکههای مخابراتی، اینترنت پرسرعت، مراکز داده، صنایع هوایی، پروژههای نظامی و زیرساختهای حیاتی استفاده میشود. دستهبندی اصلی انواع کابلکشی فیبر نوری به شرح زیر می باشد:
-
کابلکشی فیبر نوری داخل ساختمان (Indoor)
کابلکشی فیبر نوری داخل ساختمان برای فضاهای داخلی مانند واحدهای مسکونی، ساختمانهای اداری، مراکز تجاری و مجتمعها طراحی میشود. در این روش، کابلها باید دارای روکش مقاوم در برابر آتش، انعطافپذیری بالا و شعاع خمش استاندارد باشند تا بدون آسیب به تارهای فیبر، از مسیرهای داخلی ساختمان عبور داده شوند. اجرای اصولی این نوع کابلکشی نقش مستقیمی در پایداری اینترنت، جلوگیری از قطعیهای مکرر و دریافت تأییدیه مخابرات دارد.
-
کابلکشی فیبر نوری خارج ساختمان (Outdoor)
کابلکشی فیبر نوری خارج ساختمان برای محیطهای بیرونی، مسیرهای طولانی و شرایط سخت آبوهوایی انجام میشود. این نوع کابلها معمولاً دارای روکشهای مقاوم در برابر رطوبت، اشعه UV، فشار مکانیکی و تغییرات دمایی هستند و در پروژههای بینساختمانی، شهری و مخابراتی کاربرد دارند. انتخاب نادرست کابل Outdoor میتواند منجر به کاهش عمر شبکه و افزایش هزینههای تعمیر و نگهداری شود.
روشهای اجرای کابلکشی فیبر نوری
علاوه بر تقسیمبندی Indoor و Outdoor، کابلکشی فیبر نوری از نظر نحوه اجرا نیز به دو روش انجام میشود:
- کابلکشی زمینی (دفنی): مناسب برای پروژههای دائمی و زیرساختی با امنیت و پایداری بالا
- کابلکشی هوایی: گزینهای سریعتر و مقرونبهصرفهتر برای برخی مسیرها و مناطق خاص
انتخاب روش مناسب کابلکشی فیبر نوری به عواملی مانند شرایط محل اجرا، نوع پروژه، استانداردهای مخابرات، بودجه و نیاز بهرهبردار بستگی دارد. تصمیمگیری صحیح در این مرحله، تأثیر مستقیمی بر کیفیت اینترنت، هزینههای آینده و رضایت کاربران نهایی خواهد داشت.
بیشتر بخوانید:
انواع مسیرهای عبور کابل فیبر نوری در داخل ساختمان
برای اجرای اصولی کابلکشی فیبر نوری داخل ساختمان، فراهم بودن بستر استاندارد و مسیر عبور مناسب اهمیت حیاتی دارد. انتخاب نادرست مسیر عبور کابل میتواند در آینده باعث افت کیفیت سرویس، آسیب به فیبر، دوبارهکاری و افزایش هزینههای نگهداری شود. بر اساس استانداردهای اجرایی مخابرات و تجربه پروژههای عملی، مسیرهای عبور کابل فیبر نوری داخل ساختمان به سه روش اصلی تقسیم میشوند که هرکدام کاربردها، الزامات و محدودیتهای خاص خود را دارند.
| روش کابلکشی | توضیح کاربردی | الزامات فنی و استاندارد | مزایا | نکات مهم اجرایی |
|---|---|---|---|---|

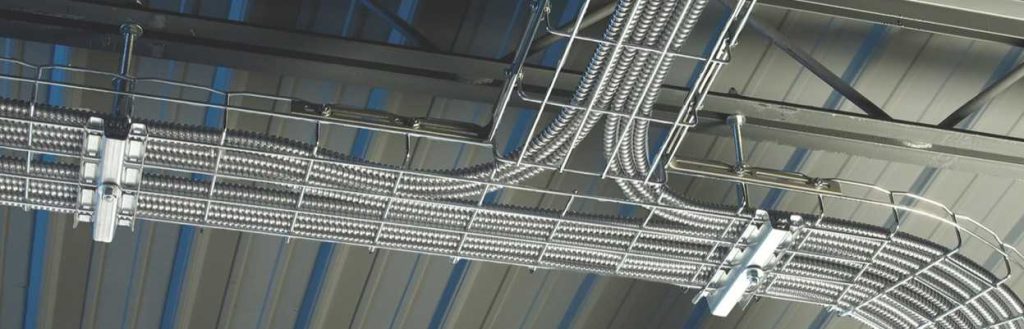

| کابلکشی روکار فیبر نوری | عبور کابل فیبر نوری از روی دیوار یا سقف با استفاده از داکت یا ترانک | طراحی صحیح سطح مقطع داکت، حداکثر اشغال ظرفیت تا ۴۰ درصد، رعایت شعاع خمش متناسب با نوع فیبر مانند G.657D، رعایت فاصله ایمن از تجهیزات گرمایشی و سرمایشی | دسترسی آسان برای تعمیر و توسعه شبکه، مدیریت بهتر کابلها، مناسب ساختمانهای در حال بهرهبرداری | نصب داکت در نقاط با کمترین نوسان دمایی، استفاده از پلاک شناسایی کابلها، جلوگیری از تراکم فیبر در محل اتصالات |
| کابلکشی فیبر نوری داخل سقف و دیوار | عبور کابل از داخل دیوارها یا بالای سقفهای کاذب بهصورت توکار | استفاده از بست و نگهدارنده استاندارد، حداقل فضای دسترسی ۸ سانتیمتر، حذف خمهای غیرضروری در مسیر کابل | ظاهر زیباتر و بدون داکت نمایان، ایمنی بیشتر در برابر ضربه و آسیب فیزیکی | تثبیت کامل کابل برای جلوگیری از رها شدن، پیشبینی مسیر دسترسی برای تعمیرات آینده، رعایت کامل شعاع خمش |
| کابلکشی فیبر نوری از کف ساختمان | عبور کابل از کانالهای تعبیهشده زیر بتن یا کف کاذب | طراحی مسیر مطابق نقشه معماری، حداکثر اشغال ظرفیت کانال تا ۴۰ درصد، محافظت مکانیکی کابلها | مناسب پروژههای نوساز، ایمنی بالا در برابر آسیبهای محیطی و فیزیکی | عبور کابل از مسیرهای کمرفتوآمد، جلوگیری از وارد شدن فشار بیش از حد، امکان دسترسی برای تعمیر و توسعه |
در نصب کابل فیبر نوری چه الزاماتی باید رعایت شود؟
نصب اصولی کابل فیبر نوری یکی از مهمترین عوامل در پایداری شبکه، طول عمر کابل و حفظ کیفیت واقعی سرویس اینترنت است. برخلاف تصور رایج، فیبر نوری با وجود مقاومت کششی بالا، در برابر خمیدگی، فشار و شرایط محیطی نامناسب بسیار حساس است و کوچکترین خطای اجرایی میتواند در بلندمدت منجر به افت سیگنال، قطعیهای مکرر و هزینههای تعمیر سنگین شود. یکی از مهمترین الزامات در نصب کابل فیبر نوری، رعایت دقیق شعاع خمش مجاز کابل است. هر نوع فیبر نوری دارای حداقل شعاع خم استاندارد مشخصی است و تجاوز از این مقدار باعث وارد شدن تنش مکانیکی به تارهای فیبر میشود. این آسیبها ممکن است در لحظه نصب قابل مشاهده نباشند، اما به مرور زمان باعث کاهش کیفیت انتقال داده و کوتاه شدن عمر مفید کابل خواهند شد.
عامل مهم بعدی، رعایت محدوده دمای عملکرد کابل فیبر نوری است. کابل باید در مسیرهایی نصب شود که دمای محیط در بازه تعیینشده توسط سازنده قرار داشته باشد. قرار گرفتن کابل در معرض گرمای زیاد یا سرمای شدید، بهویژه در طولانیمدت، میتواند موجب افزایش تضعیف سیگنال و افت عملکرد شبکه شود؛ موضوعی که در بسیاری از پروژهها نادیده گرفته میشود. از دیگر نکات حیاتی در اجرای کابلکشی فیبر نوری، جلوگیری از وارد شدن فشار یا محدودیت فیزیکی به کابل است. فشردگی کابل در داکتها، کانالها یا نقاط اتصال باعث تغییر شکل مسیر و ایجاد خمهای ناخواسته میشود که عملکرد صحیح فیبر را مختل میکند. طراحی مسیر عبور باید بهگونهای باشد که کابل کاملاً آزاد و بدون تنش مکانیکی قرار گیرد.
در کنار الزامات فنی، رعایت نکات ایمنی حین نصب فیبر نوری نیز اهمیت بالایی دارد. در محیطهایی که با فیبر شیشهای لخت سروکار داریم، خوردن، آشامیدن و سیگار کشیدن بهشدت ممنوع است. ذرات بسیار ریز شیشه میتوانند باعث ایجاد آسیبهای جدی شوند و شناسایی و حذف آنها نیز کار سادهای نیست؛ به همین دلیل رعایت اصول ایمنی برای سلامت تکنسینها ضروری است. در نهایت، آزمایش و تست کابلکشی فیبر نوری پس از نصب و پیش از بهرهبرداری یک الزام غیرقابل چشمپوشی است. کابلها باید پس از حمل، نصب و قبل از تحویل نهایی تست شوند، زیرا آسیبهای احتمالی ممکن است در فرآیند جابهجایی یا اجرا ایجاد شده باشند. متأسفانه عدم انجام تست نهایی یکی از اشتباهات رایج در پروژههای فیبر نوری است که میتواند منجر به بروز مشکلات جدی پس از تحویل پروژه شود.
خرید تجهیزات مورد نیاز برای سیمکشی فیبر نوری
اجرای اصولی کابلکشی فیبر نوری، تنها به دانش فنی محدود نمیشود؛ انتخاب تجهیزات استاندارد و اصل نقش تعیینکنندهای در کیفیت نهایی شبکه، پایداری ارتباط و کاهش هزینههای تعمیر و نگهداری دارد. استفاده از کابل، کانکتور، پچکورد، باکسهای فیبر نوری و متعلقات غیراستاندارد میتواند حتی در صورت اجرای صحیح، باعث افت سیگنال و بروز مشکلات جدی در آینده شود. بر اساس تجربه اجرایی پروژههای مخابراتی و FTTH، توصیه میشود تجهیزات سیمکشی فیبر نوری حتماً از فروشگاههای تخصصی و مورد تأیید تهیه شوند تا از اصالت کالا، سازگاری با استانداردهای مخابرات و پشتیبانی فنی اطمینان حاصل شود. در این مسیر، فروشگاه میکروتلکام بهعنوان یکی از مراجع معتبر تأمین تجهیزات فیبر نوری، گزینهای قابل اعتماد برای مجریان، شرکتها و کارفرمایان محسوب میشود.
فروشگاه میکروتلکام با ارائه تجهیزات اصل، قیمت مناسب و مشاوره تخصصی، امکان خرید انواع تجهیزات مورد نیاز برای کابلکشی فیبر نوری داخل و خارج ساختمان را فراهم کرده است. در صورتی که قصد تهیه تجهیزات فیبر نوری دارید، میتوانید از سایت میکروتلکام بازدید کنید یا برای دریافت راهنمایی و ثبت سفارش، با شمارههای 09103178140 و 03131111000 تماس بگیرید. انتخاب درست تجهیزات، در کنار اجرای اصولی، تضمینکننده عملکرد پایدار شبکه، رضایت کاربران و کاهش هزینههای بلندمدت خواهد بود.
بیشتر بخوانید:
آیا فیبر نوری نیاز به مودم دارد؟ راهنمای کامل کاربران
کلام آخر
کابلکشی فیبر نوری داخل ساختمان یکی از حساسترین مراحل اجرای شبکههای ارتباطی مدرن است که کیفیت نهایی اینترنت، پایداری ارتباط و کاهش هزینههای نگهداری را بهطور مستقیم تحت تأثیر قرار میدهد. در این مقاله بهصورت تخصصی و کاربردی، تمامی مراحل و الزامات اجرای اصولی فیبر نوری بررسی شده است. ابتدا انواع کابلکشی فیبر نوری معرفی شد و تفاوت میان کابلهای Indoor و Outdoor و همچنین روشهای اجرای زمینی و هوایی توضیح داده شد تا انتخاب کابل متناسب با شرایط پروژه بهدرستی انجام شود. سپس مسیرهای عبور کابل داخل ساختمان شامل روکار، عبور از سقف و دیوار و مسیرهای کف بهصورت مقایسهای بررسی شدند و الزامات فنی هر روش توضیح داده شد.
در ادامه، مهمترین الزامات نصب کابل فیبر نوری مانند رعایت شعاع خمش مجاز، کنترل دمای محیط، جلوگیری از اعمال فشار فیزیکی، رعایت نکات ایمنی و انجام تست نهایی پس از نصب تشریح شد؛ نکاتی که رعایت نکردن آنها میتواند باعث افت سیگنال، قطعیهای مکرر و افزایش هزینههای تعمیر شود.
